Описание
Если источника питания переменного тока 20 А недостаточно для удовлетворения потребностей вашей системы в силе тока, ECS-204 обеспечивает последовательный выход 12 В постоянного тока или выход замыкания контактов (последовательность 4), который можно использовать для запуска других устройств, таких как AtlasIED ECM-20SH. Автономный модуль питания переменного тока 20 А. Кроме того, можно соединить до 3 ECS-204, чтобы получить 12 последовательных выходов. Выбор времени последовательности осуществляется с помощью переключателя на задней панели. Есть четыре варианта продолжительностью от 3 секунд до 2 минут.

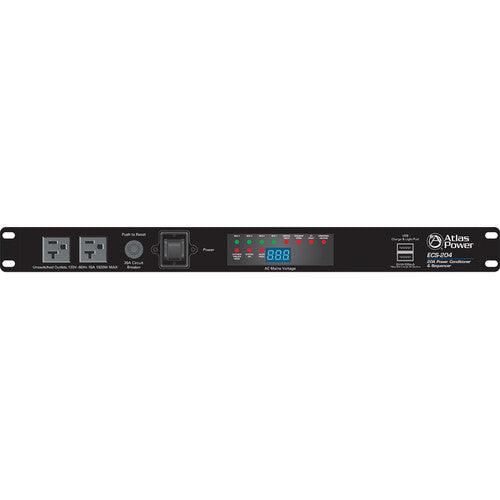

AtlasIED ECS-204 — это секвенсор и преобразователь переменного тока на 20 А. ECS-204 был разработан для удовлетворения большинства требований к установке для распределения электроэнергии переменного тока и защиты электропитания оборудования. Компактный блок высотой 1 RU на 20 А имеет четыре внутренние секции последовательной синхронизации: три на самом блоке и одна для запуска внешнего устройства. Все можно активировать через устройство локально или удаленно. Активация передней панели осуществляется с помощью переключателя мгновенного действия, а активация задней панели может быть выполнена с помощью дистанционного переключателя мгновенного действия, переключателя с фиксацией или напряжения 5–24 В постоянного тока. Напряжение сети переменного тока можно контролировать через переднюю панель с помощью прецизионного цифрового вольтметра. ECS-204 оснащен двумя USB-портами для зарядки на передней панели, которые можно использовать для зарядки таких устройств, как сотовые телефоны или музыкальные плееры. Порт для зарядки также поддерживает дополнительную USB-лампу на гибкой стойке. Заднюю часть стойки можно освещать с помощью дополнительной 16-дюймовой светодиодной лампы Atlas Power на гибкой шее (AP-GNL18), подключаемой через разъем типа XLR.
Если источника питания переменного тока 20 А недостаточно для удовлетворения потребностей вашей системы в силе тока, ECS-204 обеспечивает последовательный выход 12 В постоянного тока или выход замыкания контактов (последовательность 4), который можно использовать для запуска других устройств, таких как AtlasIED ECM-20SH. Автономный модуль питания переменного тока 20 А. Кроме того, можно соединить до 3 ECS-204, чтобы получить 12 последовательных выходов. Выбор времени последовательности осуществляется с помощью переключателя на задней панели. Есть четыре варианта продолжительностью от 3 секунд до 2 минут.
ECS-204 оснащен функцией аварийного отключения питания (EPD). Местный пожарный кодекс может потребовать, чтобы EPD прошел проверку на месте. Этот порт при активации отключает все каналы одновременно. Нестабильное напряжение сети переменного тока является одной из основных причин выхода из строя оборудования. Скачки переменного тока, или переходные процессы, обычно вызываются грозами или переключением сети электростанции. Количество энергии, которую можно подавать в энергосистему, может быть огромным: напряжение достигает 6 кВ, а пиковая сила тока — 3000 А. Эти всплески происходят очень быстро и обычно длятся очень короткий период времени. Чтобы защититься от этой потенциальной проблемы, ECS-204 оснащен технологией подавления двойного зажима (DCS). Если скачок напряжения проникает в систему переменного тока, входящая сеть переменного тока ECS-204 имеет специальную схему подавления для устранения нежелательной энергии, а в маловероятном случае прохождения какой-либо энергии через первую ступень каждая последовательная выходная секция имеет резервную схему DCS, ограничивающую нежелательную энергию. . Эта схема работает очень быстро и может подавить нежелательную энергию в течение наносекунды, сохраняя при этом подавление до 2 миллисекунд, обеспечивая тем самым практически безотказную защиту.
ECS-204 также имеет функцию фильтрации шума от нежелательных радиочастотных помех (RFI), которые обычно вносятся в линии переменного тока близлежащими радиопередатчиками или беспроводными устройствами. Фильтры электромагнитных помех встроены для снижения шума от электромагнитных помех (EMI) от таких устройств, как электродвигатели, импульсные источники питания и молнии. Преимущество этих фильтров можно увидеть на видеопродуктах или на слух по уменьшению статических хлопков и помех внешнего сигнала.
